产品规格参数
basic parameters
| 技术参数 |
|
| 通道数 |
8点 |
| 额定输入电压 |
24VDC |
|
额定输入电流 |
1A |
| 额定输出电压 |
230VAC（MAX） |
|
额定输出电流（每通道） |
8A（MAX）阻性负载 |
|
输入输出隔离电压 |
2KV/1min |
| 额定功率 |
3.2W |
|
触点电气寿命 |
5万次以上 |
|
触点机械寿命 |
2000万次以上 |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
|
安装方式 |
35mmDIN导轨 |
| 牛角头针脚定义（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 10 |
A00 B00 |
| CH2 |
8 |
A01 B01 |
|
CH3 |
6 |
A02 B02 |
|
CH4 |
4 |
A03 B03 |
|
CH5 |
9 |
A04 B04 |
|
CH6 |
7 |
A05 B05 |
|
CH7 |
5 |
A06 B06 |
|
CH8 |
3 |
A07 B07 |
|
24V |
2 | |
|
0V |
1 | |
| 订货信息 |
||
| 订货型号 |
尺寸（长X宽X高） |
标准包装 |
| SMD-JR8DO-GB-N | 90X75X41mm |
1 |
| SMD-JR8DO-GB-P |
90X75X41mm |
1 |

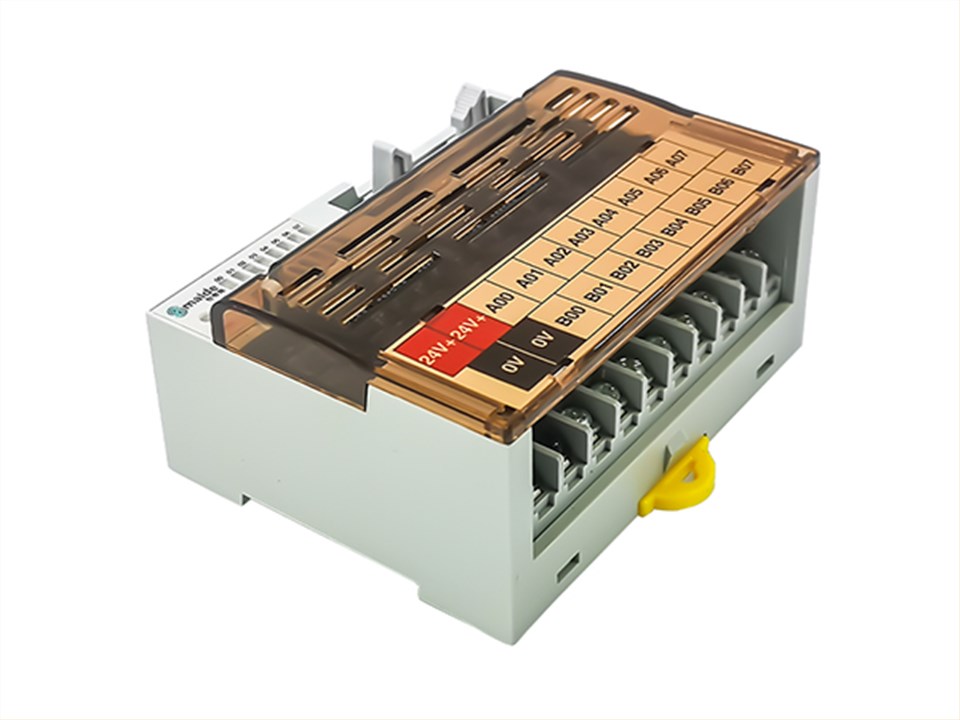

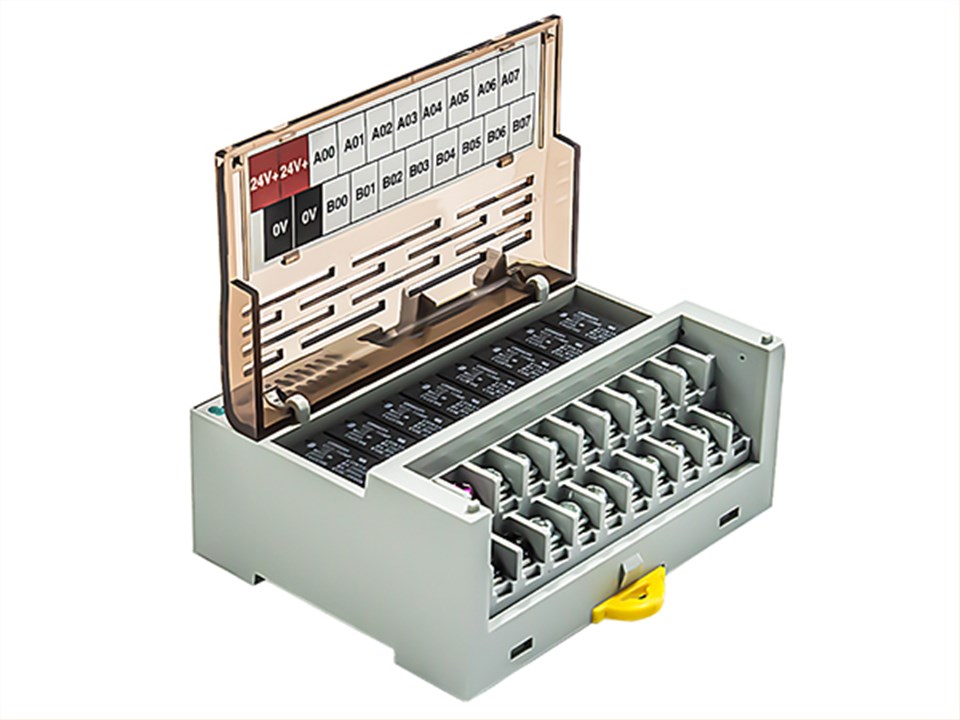

注：下面浅灰色区域为上方展示的产品图片的型号

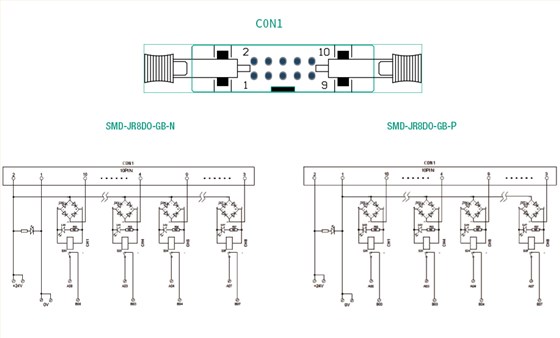

接线示意图
wiring diagram
