产品规格参数
basic parameters
|
输出参数 |
|
|
逻辑侧工作电压 |
24VDC |
|
逻辑侧工作电流 |
1A |
|
逻辑侧适合电线 |
1.5mm ²2IAWG16 |
|
现场侧最大允许电压 |
250VAC;110VDC |
|
现场侧最大允许电流 |
5A |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
输出参数 |
||
|
输入 |
额定电压 |
24VDC |
|
动作/释放电压 |
16.8/2.4V |
|
|
功率 |
180mW |
|
|
额定线圈电流 |
7.5mA |
|
|
线圈电阻 |
3200Ω |
|
|
输出 |
最大切换电压 |
250VAC |
|
持续电流 |
5A |
|
|
触点结构 |
1a |
|
|
机械寿命(动作次数) |
2000万次 |
|
|
最小适用负载 |
DC100mv 100uA |
|

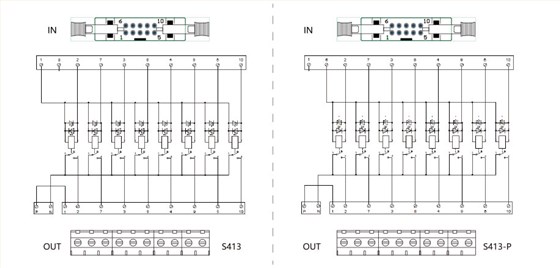

接线示意图
wiring diagram
