JHY1系列日式接线端子
世麦德 接线端子  JHY1-32A世麦德 接线端子  JHY1-32A

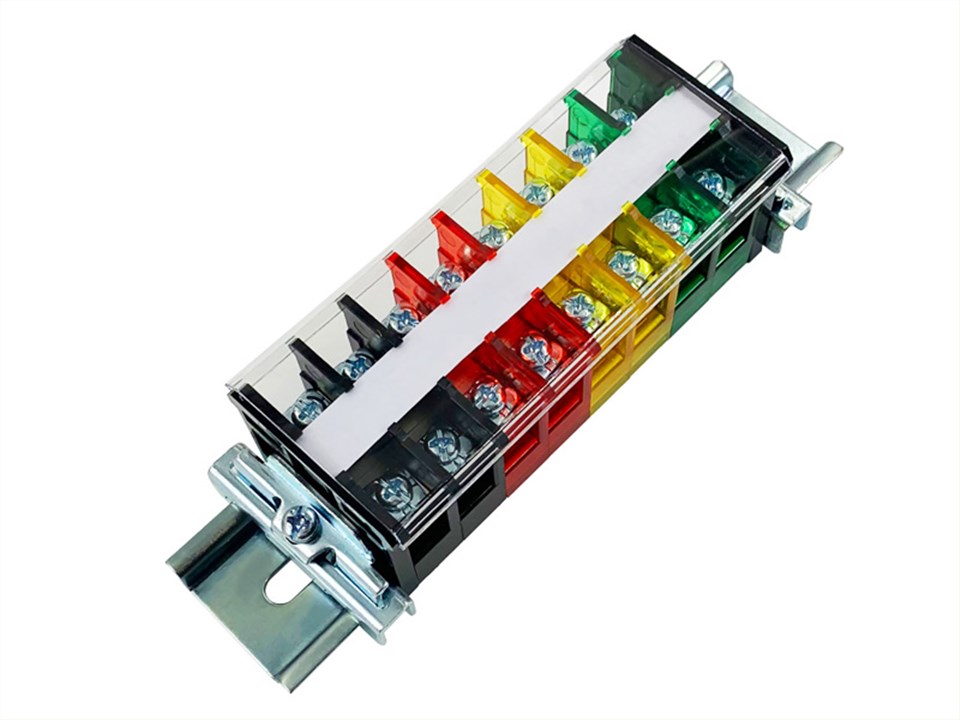

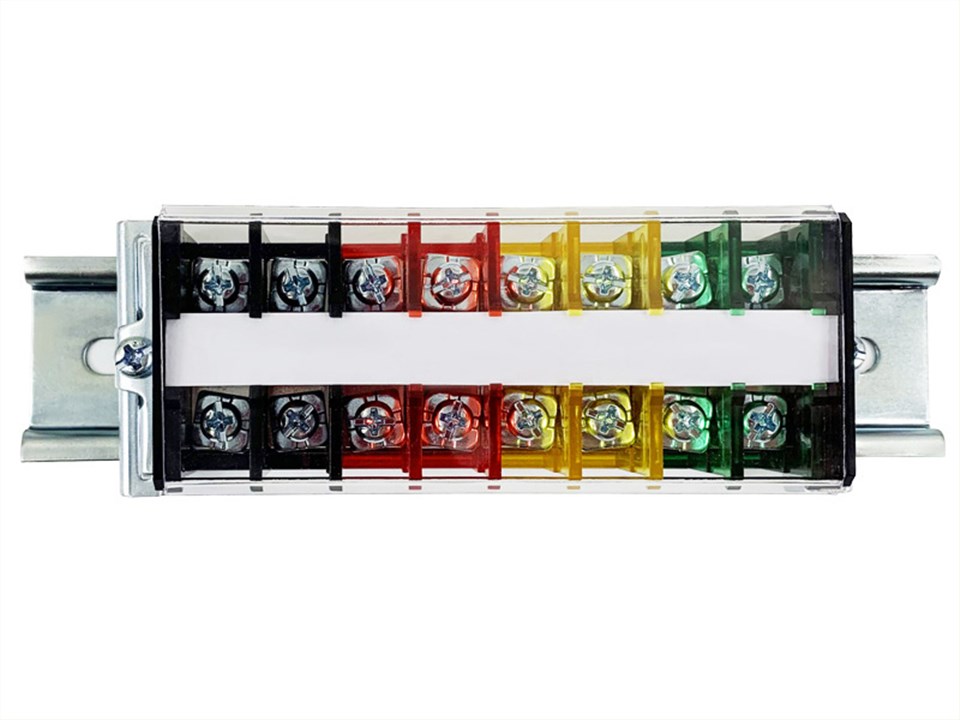

世麦德 接线端子 JHY1-32A

特性

① 用于电气信号和电源传输② 负载电流32A

③ 大小规格和位数可以任意组装④ 可以定制标记条内容⑤ 可见截面积6㎜2

⑥ 支持DG-L(铝轨)/T(铁轨)-C45导轨安装

⑦ 螺钉端子连接(螺钉防滑丝)

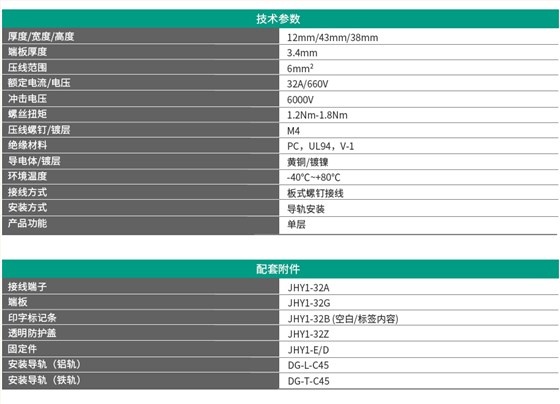

产品规格参数

basic parameters



JHY1系列板式螺钉接线端子 JHY1-32A


条装服务

Strip service

导轨长度计算公式

如:
10位JHY1-32A条装型号:JHY1-3210
=接线端子10位×厚度+2个×隔板厚度+2个×固定件厚度+两边安装位置(约35mm)
=10×12mm+2个×3.4mm+2个×10mm+35mm=181.8mm即185mm

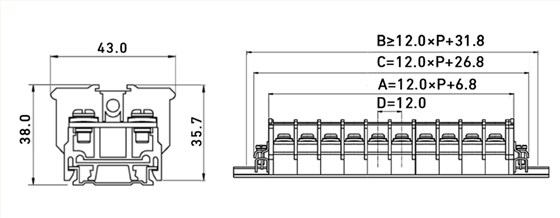

A=端子总长度=12.0×P+6.8
B=导轨安装孔中心距离≥12.0×P+31.8
C=最小导轨长度=12.0×P+26.8
D=端子厚度=12.0




JHY1系列板式螺钉接线端子 JHY1-32A
