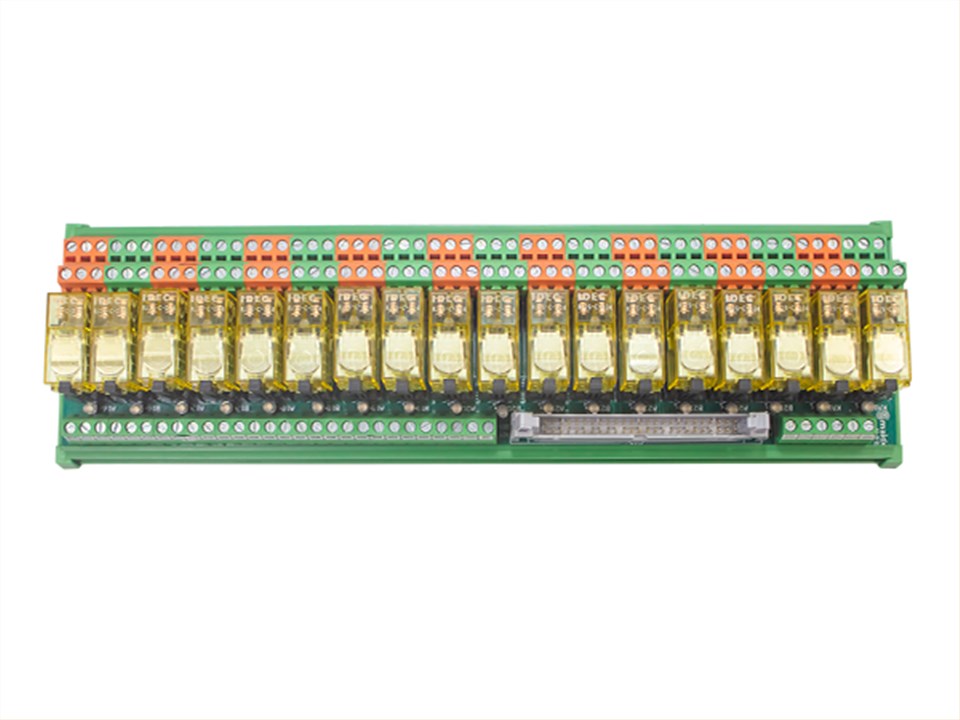

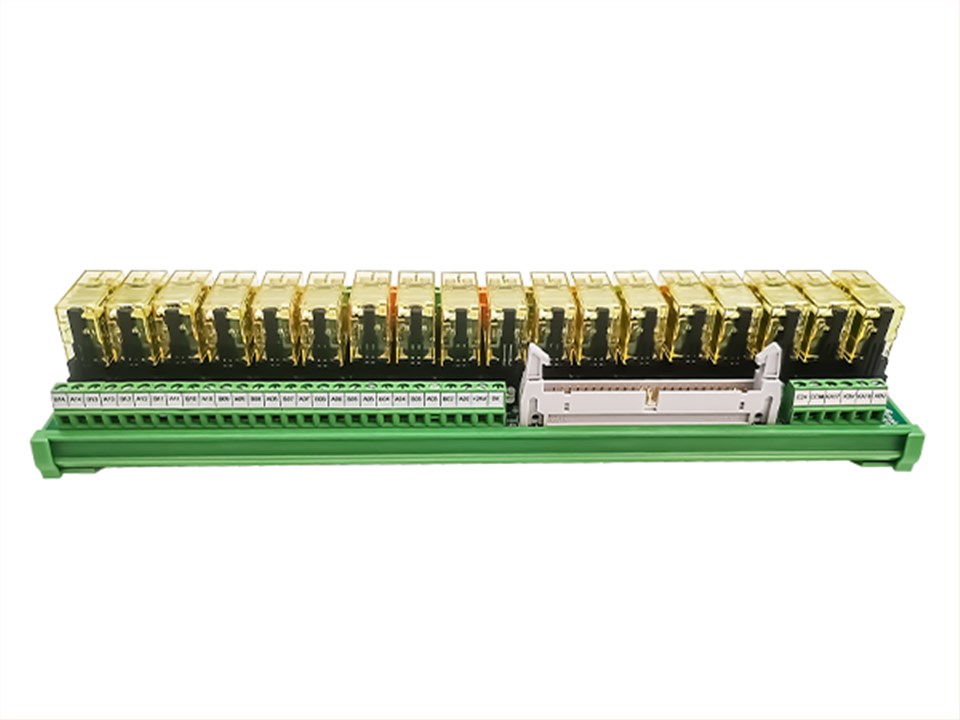

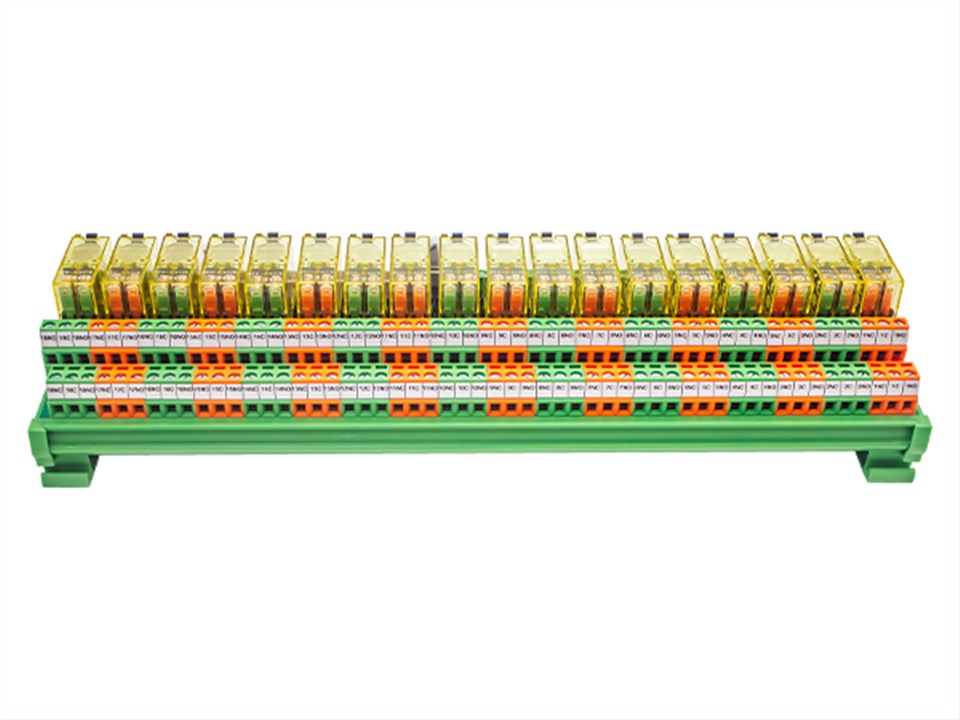

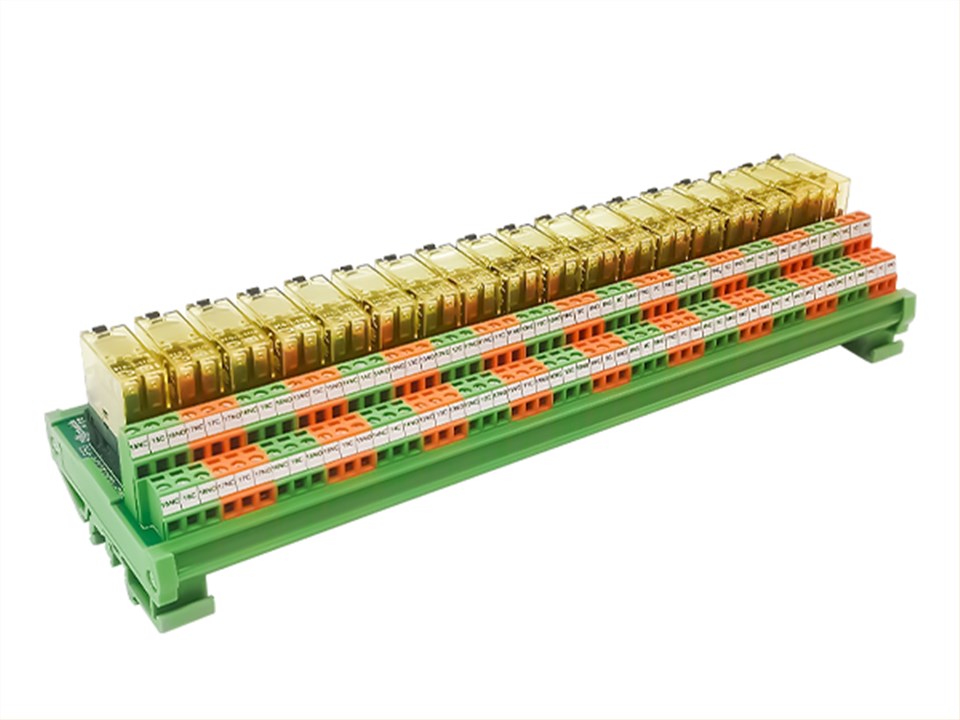

产品规格参数
basic parameters
|
技术参数 |
|
|
额定输入工作电压 |
24VDC |
|
额定输入电流 |
1A |
|
供电指示 |
3mm绿色LED |
|
数字量输入电压 |
24VDC |
|
数字量输入电流(每通道) |
1A (max) |
|
数字量输出电压(继电器输出) |
24VDC |
|
数字量输出电流(继电器输出) |
8A(MAX) |
|
继电器路数 |
18路 |
|
继电器续流二极管 |
有 |
|
输入接口 |
50针 DIN口 |
|
功耗 |
10W |
|
工作温度 |
-20°C~+55℃ |
|
储存温度 |
-40°C~+70℃ |
|
订货信息 |
||
|
订货型号 |
尺寸(长X宽X高)(mm) |
标准包装 |
|
SMD-18DO-2CO-P-F50 |
280X86x62 |
1 |
|
配套圆线电缆(A) |
配套圆线电缆长度(m) |
标准包装 |
|
SMD-F50/F50-AXXM |
XX=01M-20M |
1 |

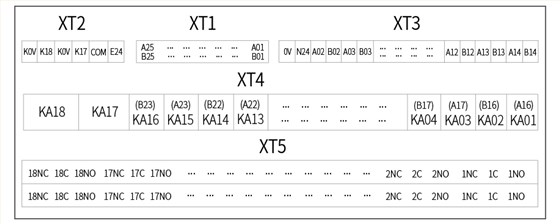

接口说明：
1. XTI为50芯扁平插座，使用时与系统相连，A24、B24、A25、B25已相连;
2. XT2的K0V、K18为继电器的KA18的单独回路，K0V、K17为继电器KA17的单独回路；COM为
KA01-KA16的输入公共端（接0V，与XT1的A01连接），E24与XT1的A24、B24、A25、B25相连；
3. XT3为XT1的对应引出端子; 0V接A01，N24接B02；
4. XT4为18只两开，两闭继电器;
5. XT5为各对应继电器的两组常开常闭输出，NC为常闭，C为公共接点，NO为常开。

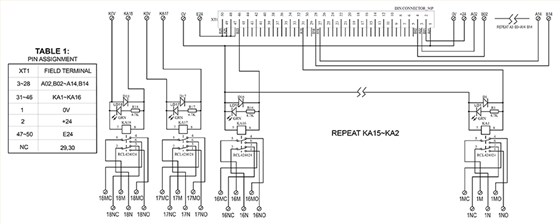

接线示意图
wiring diagram
