特性
① 本产品为20P牛角头连接器对应16路继电器隔离输出 ② 非常紧凑设计
③ 16路继电器模组，体积减小到最小 ④ 固定外壳设计
⑤ 采用LED动作显示，各输入输出端状态一目了然
⑥ 栅栏式端子输出
⑦ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
⑧ PCB和零部件不外露，防止触点和错误动作
13625289878
产品规格参数
basic parameters
| 技术参数 |
|
| 通道数 |
16点 |
| 额定输入电压 |
24VDC |
|
额定输入电流 |
1A |
| 额定输出电压 |
230VAC（MAX） |
|
额定输出电流（每通道） |
8A（MAX）阻性负载 |
|
输入输出隔离电压 |
2KV/1min |
|
额定功率 |
6.4W |
|
触点电气寿命 |
5万次以上 |
|
触点机械寿命 |
2000万次以上 |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
|
安装方式 |
35mm DIN导轨 |
| 牛角头针脚定义（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 20 |
A00 |
| CH2 |
18 |
A01 |
|
CH3 |
16 |
A02 |
|
CH4 |
14 |
A03 |
|
CH5 |
12 |
A04 |
|
CH6 |
10 |
A05 |
|
CH7 |
8 |
A06 |
|
CH8 |
6 |
A07 |
|
CH9 |
19 |
A08 |
|
CH10 |
17 |
A09 |
|
CH11 |
15 |
A0A |
|
CH12 |
13 |
A0B |
|
CH13 |
11 |
A0C |
|
CH14 |
9 |
A0D |
|
CH15 |
7 |
A0E |
|
CH16 |
5 |
A0F |
|
24V |
1 2 |
|
|
0V |
3 4 |
|
| 订货信息 |
||
| 订货型号 |
尺寸（长X宽X高） |
标准包装 |
| SMD-JR16DO-GB-N | 173X75X41mm |
1 |
| SMD-JR16DO-GB-P |
173X75X41mm |
1 |

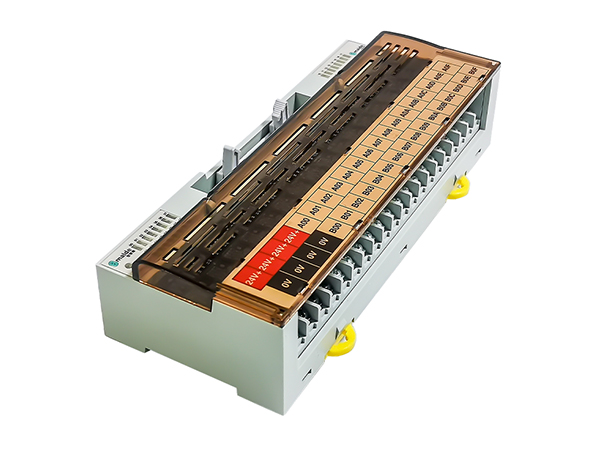

注：下面浅灰色区域为上方展示的产品图片的型号

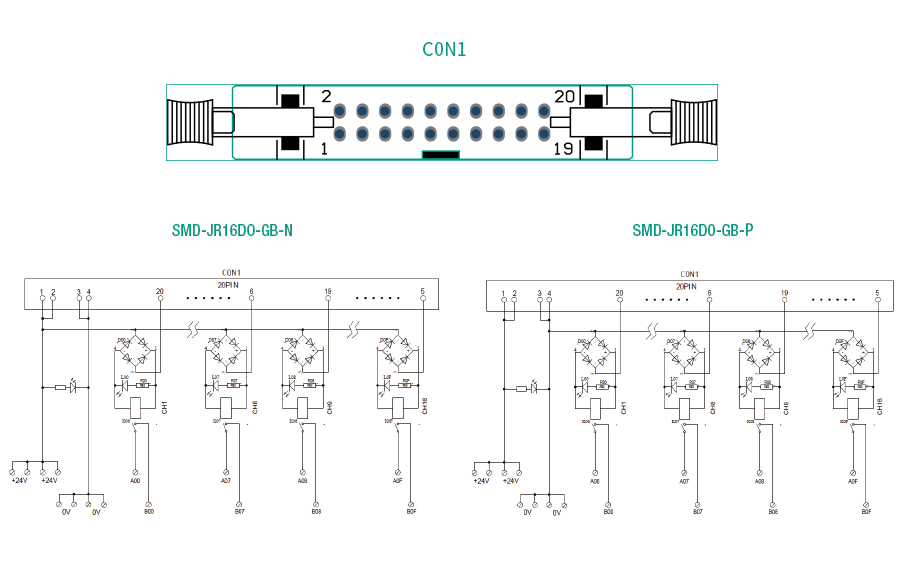

接线示意图
wiring diagram
