特性

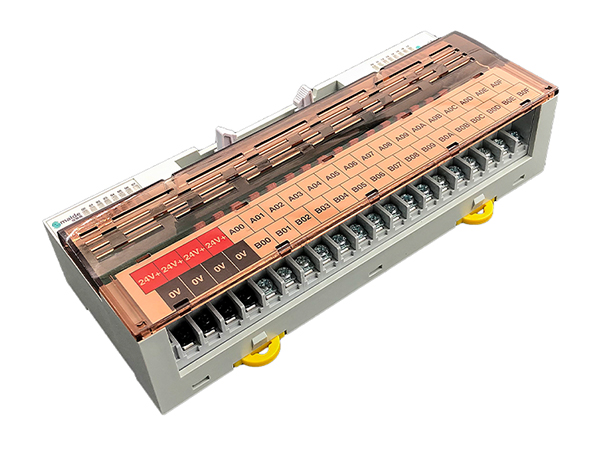

① 本产品为20P牛角头连接器对应16路输入输出(每路带公共点)
② 16路模组，体积减小到最小③ 自带电源公共点无需外接公共电源分配端子④ 非常紧凑设计⑤ 固定外壳设计⑥ 栅栏式端子输出
⑦ NPN,PNP可选(下订单是需要注明P型还是N型)
⑧ 采用LED动作显示，各输入输出端状态一目了然⑨ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
⑩ PCB和零部件不外露，防止触点和错误动作
13625289878
产品规格参数
basic parameters
| 技术参数 |
|
| 通道数 |
16点 |
| 额定电压 |
24VDC |
|
额定电流 |
1A |
| 保险丝（可根据客户要求） |
230VAC（MAX） |
|
额定功率 |
1W |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
|
安装方式 |
35mm DIN导轨 |
| 牛角头针脚定义（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 20 |
A00 B00 |
| CH2 |
18 |
A01 B01 |
|
CH3 |
16 |
A02 B02 |
|
CH4 |
14 |
A03 B03 |
|
CH5 |
12 |
A04 B04 |
|
CH6 |
10 |
A05 B05 |
|
CH7 |
8 |
A06 B06 |
|
CH8 |
6 |
A07 B07 |
|
CH9 |
19 |
A08 B08 |
|
CH10 |
17 |
A09 B09 |
|
CH11 |
15 |
A0A B0A |
|
CH12 |
13 |
A0B B0B |
|
CH13 |
11 |
A0C B0C |
|
CH14 |
9 |
A0D B0D |
|
CH15 |
7 |
A0E B0E |
|
CH16 |
5 |
A0F B0F |
|
24V |
1 2 | |
|
0V |
3 4 | |
| 订货信息 |
||
| 订货型号 |
尺寸（长X宽X高） |
标准包装 |
| SMD-J16DI-FU-N | 173X75X41mm |
1 |
| SMD-J16DI-FU-P |
173X75X41mm |
1 |
注：下面浅灰色区域为上方展示的产品图片的型号

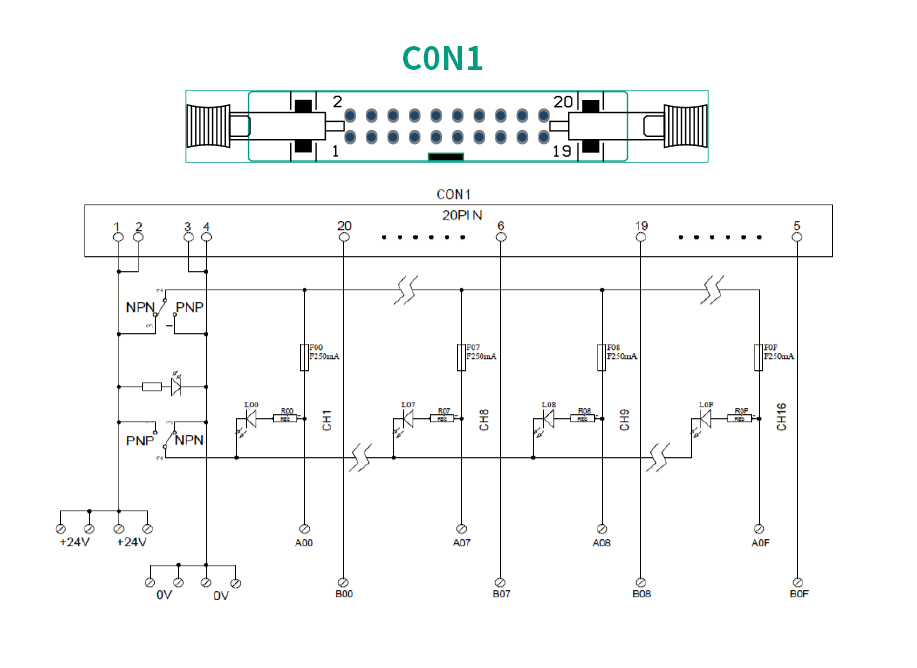

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
