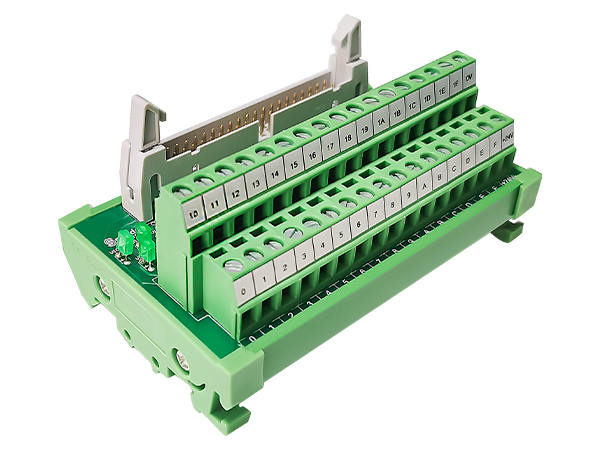

适用PLC
KEYENCE KV系列PLC; OMRON GJ1W系列PLC; SIEMENS S7300系列PLC;
YokogawaF3WD64 PLC; MITSUBISHIQX系列PLC;Panasonic FPG，FP2系列PLC。
特性
① 采用40P的MIL连接器作为进线端;配合本公司相对应的X系列线缆,可以直接对应市面上任意一款带16位输入/输出的PLC模块，并且整理为2组16位的端子;
② NPN/PNP双极性输入对应，并且指示灯也会跟随输入信号的不同而亮不同颜色;
③ 绿色--NPN;红色--PNP。
13625289878
产品规格参数
basic parameters
| 技术参数 |
|
| 额定电压 |
24VDC |
| 额定电流 |
1A |
| 适合电线 |
1.5mm²/AWG16 |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
| 订货信息 |
||
| 订货型号 |
尺寸 |
标准包装 |
| S011 |
96X57X47mm |
1 |
接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
