适用PLC
OMRON CJ1W系列PLC.MITSUBISHI Q系列、Panasonic FPO FP工系列、Panasonic FP2系列、Yokogawa PLCFA-M3系列。
特性

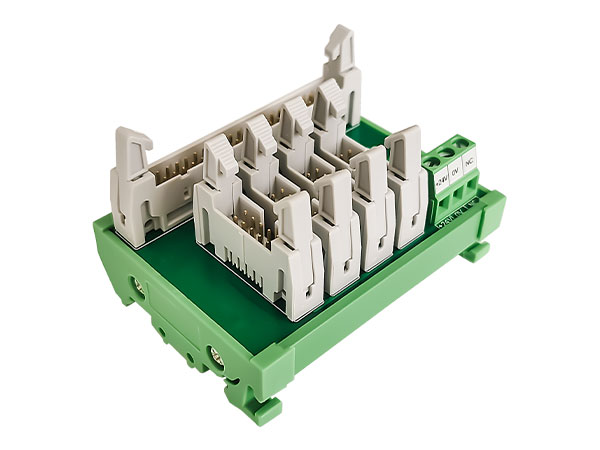

① 采用40PMIL插头作为进线，分出四组8位的10PMIL插头;
② 配合本公司的X200系列连接器和T系列端子台,可以兼容市面上所有配有32位I/O的PLC模块;。
③ 灵活的运用使配线工作更快捷。
13625289878
产品规格参数
basic parameters
| 技术参数 |
|
| 额定电压 |
24VDC |
| 额定电流 |
1A |
| 适合电线 |
1.5mm²/AWG16 |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
| 订货信息 |
||
| 订货型号 |
尺寸 |
标准包装 |
| S063 |
75X57X47mm |
1 |

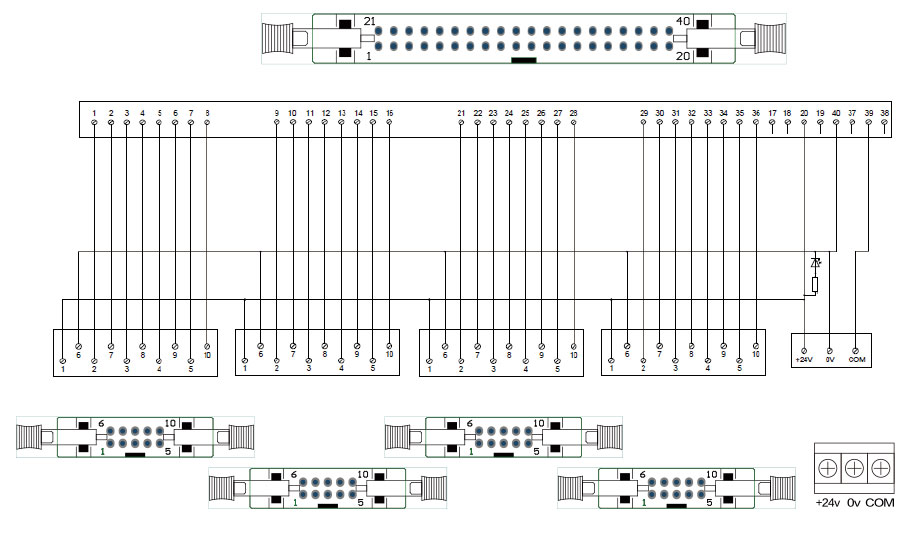

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
