适用PLC

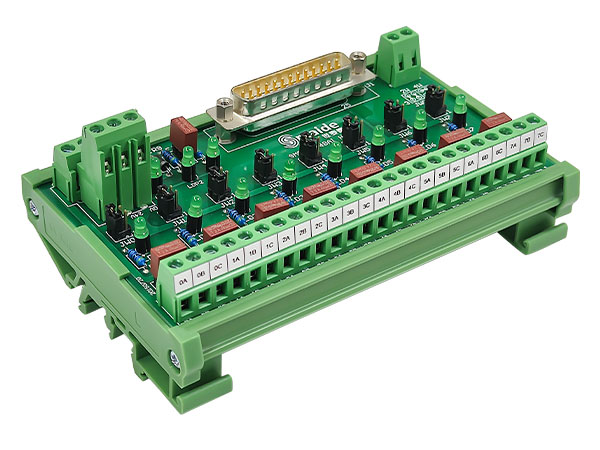

模拟量输入端子板适用于西门子ET200M 6ES7331-7TF01-OABO
特性
① 8通道输入②支持Hard
③ 支持TS35导轨安装
④ 每个通道保险丝保护
13625289878
产品规格参数
basic parameters
|
技术参数 |
|
|
额定工作电压 |
24VDC |
|
每通道最大工作电流 |
250mA |
|
供电指示 |
3mm绿色LED |
|
每通道保险丝 |
250mA快断微型方形保险丝 |
|
逻辑侧供电电源保险丝 |
1A快断微型方形保险丝 |
|
逻辑侧接线 |
D-SUB连接 |
|
现场侧接线 |
PCB接线端子 |
|
功耗 |
0.5W |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
订货信息 |
||
|
订货型号 |
尺寸（长X宽X高)(mm) |
标准包装 |
|
SMD-8AI |
130X86x53 |
1 |
|
1A快断微型方形保险丝 |
|
1 |
|
250mA快断微型方形保险丝 |
|
1 |
接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
