特性
① 本产品为10P牛角头连接器对应8路输出输入(每路带公共点)
② 非常紧凑设计③ 自带电源公共点无需外接公共电源分配端子
④ 固定外壳设计 ⑤ 8路模组，体积减小到最小 ⑥ 栅栏式端子输出
⑦ 采用LED动作显示，各输入输出端状态一目了然⑧ PCB和零部件不外露，防止触点和错误动作
⑨ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
13625289878
产品规格参数
basic parameters
| 技术参数 |
|
| 通道数 |
16点 |
| 额定电压 |
24VDC |
| 额定电流 |
1A（每通道） |
| 额定功率 | 1W |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
| 安装方式 |
35mm DIN导轨 |
| 牛角头针脚定义（PIN Assignment） |
||
| channe1 | DIN | Filed Termial |
| CH1 | 10 |
A00 B00 |
| CH2 | 8 |
A01 B01 |
| CH3 |
6 |
A02 B02 |
| CH4 |
4 |
A03 B03 |
| CH5 |
9 |
A04 B04 |
| CH6 |
7 |
A05 B05 |
| CH7 |
5 | A06 B06 |
| CH8 |
3 |
A07 B07 |
| 24V |
2 | |
| 0V |
1 | |
| 订货信息 |
||
| 订货型号 |
尺寸（长X宽X高） |
标准包装 |
| SMD-J8DI-N | 90X62X41mm |
1 |
| SMD-J8DI-P | 90X62X41mm |
1 |

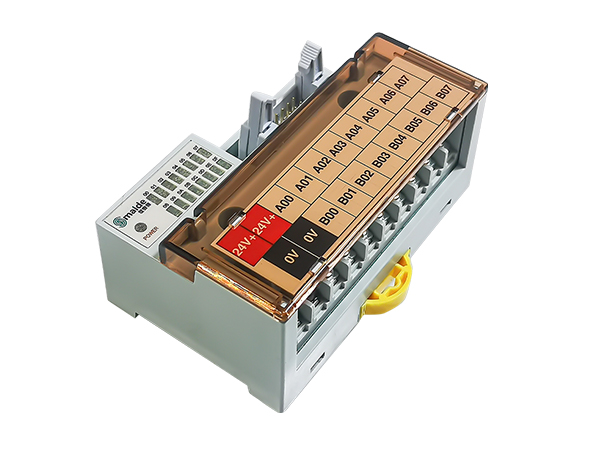

注：下面浅灰色区域为上方展示的产品图片的型号

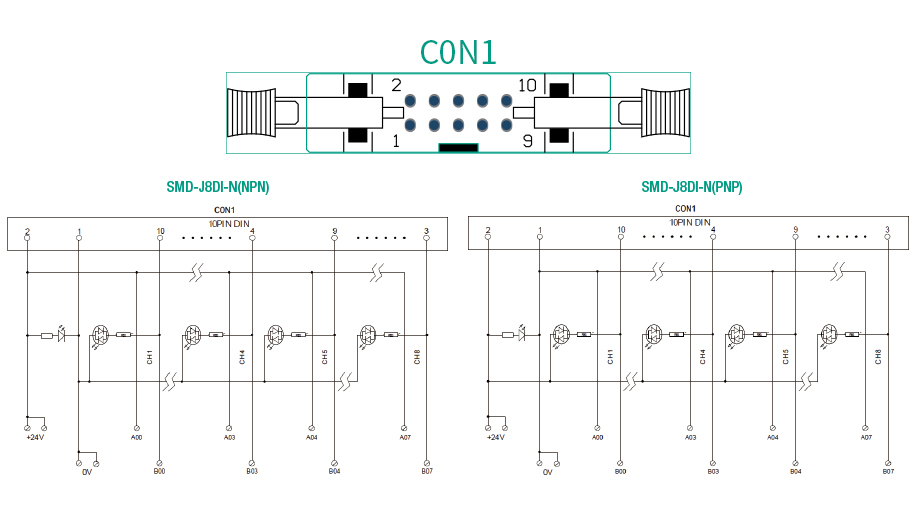

接线示意图
wiring diagram
