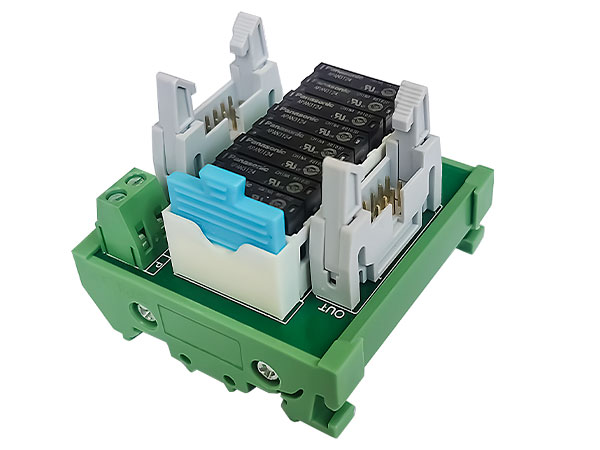

适用PLC
Panasonic Fp0、Fp区系列PLC。
特性
① 采用8位继电器模组，体积减少到最小;
② 采用10位连接器作输入端，单排端子台作输出端，输出段预留两个COM口;采用LED动作显示，各输入输出端状态一巨X:153.16 mm;
③ 继电器线圈带浪涌抑制回路，延长了继电器模组寿命，将线路电磁干扰降到最小;
④使用Panasionic Pa系列继电器;
⑤配合本公司本系列其他产品，完全实现高效率省配线的连接。
13625289878
产品规格参数
basic parameters
|
输出参数 |
|
|
逻辑侧工作电压 |
24VDC |
|
逻辑侧工作电流 |
1A |
|
逻辑侧适合电线 |
1.5mm ²2IAWG16 |
|
现场侧最大允许电压 |
250VAC;110VDC |
|
现场侧最大允许电流 |
5A |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
输出参数 |
||
|
输入 |
额定电压 |
24VDC |
|
动作/释放电压 |
16.8/2.4V |
|
|
功率 |
180mW |
|
|
额定线圈电流 |
7.5mA |
|
|
线圈电阻 |
3200Ω |
|
|
输出 |
最大切换电压 |
250VAC |
|
持续电流 |
5A |
|
|
触点结构 |
1a |
|
|
机械寿命(动作次数) |
2000万次 |
|
|
最小适用负载 |
DC100mv 100uA |
|

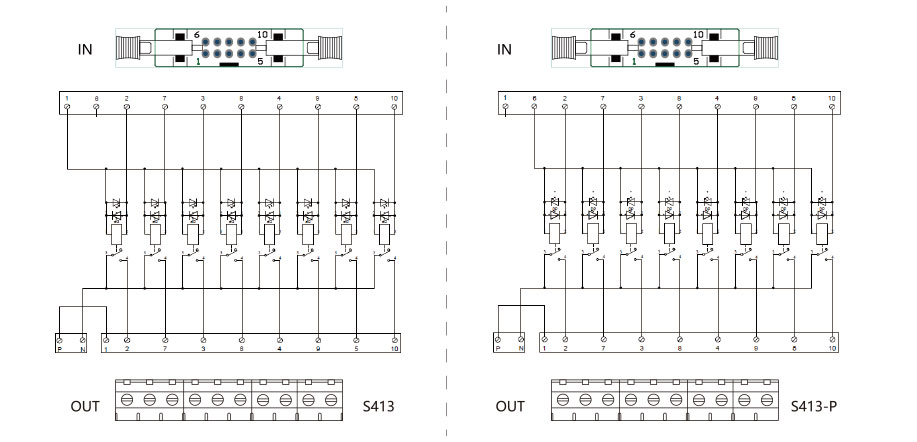

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
