适用PLC
Panasonic Fp0、Fp∑系列PLC。
特性
① 本接线板为终端输出型插口板，对应各种终端输出信号连接使用; ② 配有8组3P信号输入口，可接入2线制或3线制信号; ③ 使用10P端子台与控制器端连接,方便进行远程使用; ④ 采用动作LED显示，动作状态一目了然; ⑤ 配合本公司本系列其他产品，完全实现高效率省配线的连接。
13625289878
产品规格参数
basic parameters
| 技术参数 | |
| 额定电压 | 24VDC |
| 额定电流 | 1A |
| 适合电线 | 1.5mm²/AWG16 |
| 工作温度 | -20℃~+55℃ |
| 储存温度 | -40℃~+70℃ |
| 订货信息 | |||
| 描述 |
尺寸 |
标准包装 | |
| S080/C |
配螺钉式插拔端子 |
57×57×38mm |
1 |
| S080-S |
配弹簧式插拔端子 |
57×57×47mm |
1 |
| S080-P/C |
配螺钉式插拔端子 |
57×57×38mm |
1 |
|
S080-P/S |
配弹簧式插拔端子 |
57×57×47mm |
1 |

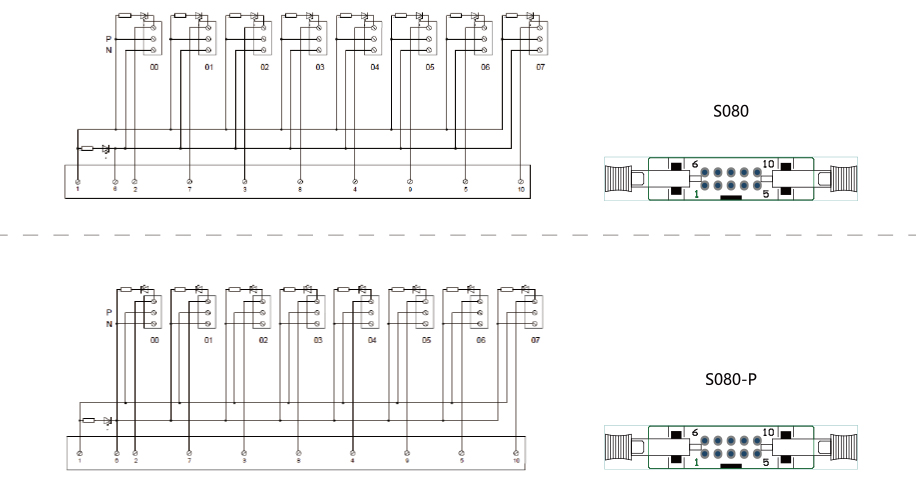

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
