适用于
适用于需要频繁启动关停的系统场合。
特性
① 1、2、4、6、8、10、12、14、16通道固态继电器隔离输出;
② 非常紧凑,支持TS35导轨安装;
③ 4.PNP/NPN通用。
13625289878
产品规格参数
basic parameters
技术参数 |
|
|
控制电压 |
4～32VDC(5V, 12V,24V均可) |
|
控制电流 |
16～35mA |
|
接通电压 |
18.5 V(DC) |
|
关掉电压 |
10 V(DC) |
|
反向电压 |
32 V(DC) |
|
负载电压 |
40～440 V(AC) |
|
负载电流 |
5A |
|
瞬间电压 |
900 V(AC) |
|
通态压降 |
<1.6 V(DC) |
|
通断时间 |
≤10ms |
|
断态漏电流 |
≤10ms |
|
介质耐压 |
≥1500 V(AC) |
|
绝缘电阻 |
5OOMΩ.500 V(DC)测试 |
|
环境温度 |
-30℃～+80℃ |
订货信息 |
||
|
描述 |
尺寸 |
标准包装 |
|
SMD-01DO-1NO-305DA |
17X86X62mm |
1 |
|
SMD-02DO-1NO-305DA |
37X86X62mm |
1 |
|
SMD-03DO-1NO-305DA |
52X86X62mm |
1 |
|
SMD-04DO-1NO-305DA |
67X86X62mm |
1 |
|
SMD-05DO-1NO-305DA |
81X86X62mm |
1 |
|
SMD-06DO-1NO-305DA |
97X86X62mm |
1 |
|
SMD-08DO-1NO-305DA |
127X86X62mm |
1 |
|
SMD-10DO-1NO-305DA |
157X86X62mm |
1 |
|
SMD-12DO-1NO-305DA |
187X86X62mm |
1 |
|
SMD-16DO-1NO-305DA |
247X86X62mm |
1 |

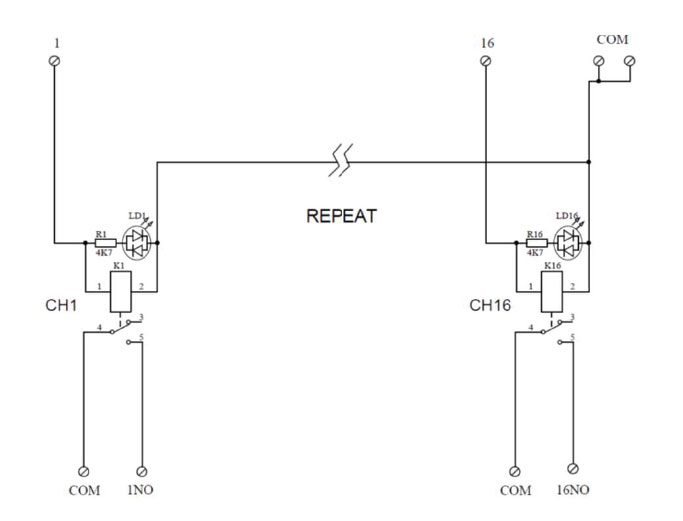

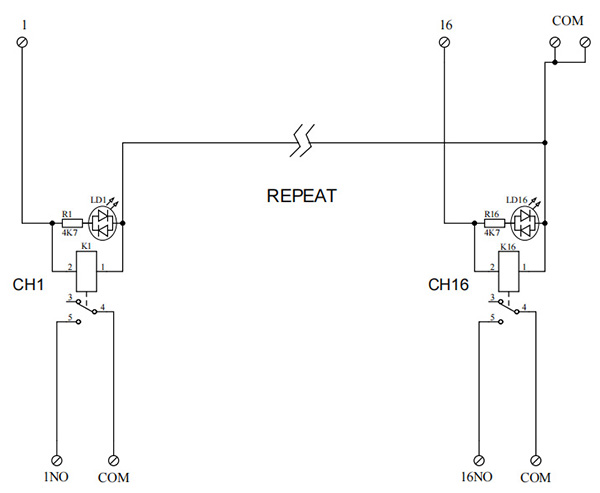

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
