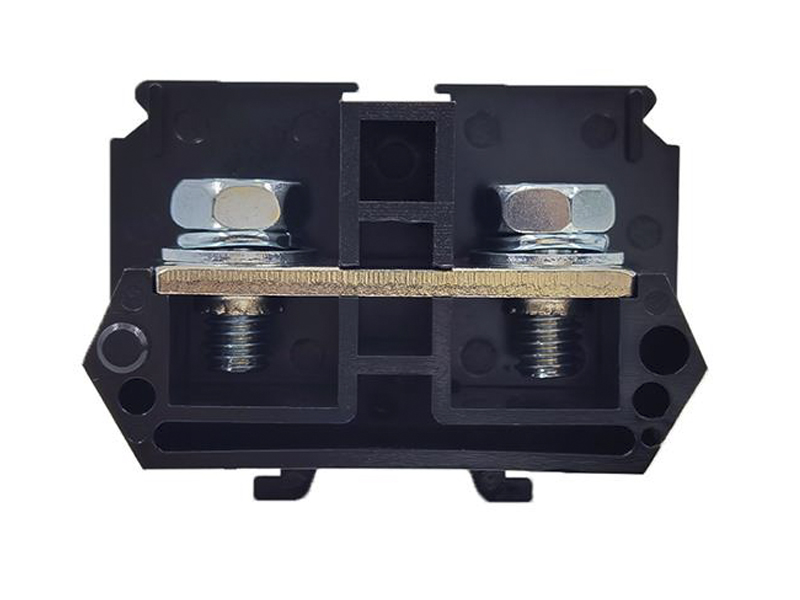

特性
① 用于电气信号和电源传输
② 负载电流101A
③ 大小规格和位数可以任意组装
④ 可以定制标记条内容
⑤ 可见截面积25㎜2
⑥ 支持JH9-DG导轨安装
⑦ 螺钉端子连接（螺钉防滑丝）
13625289878

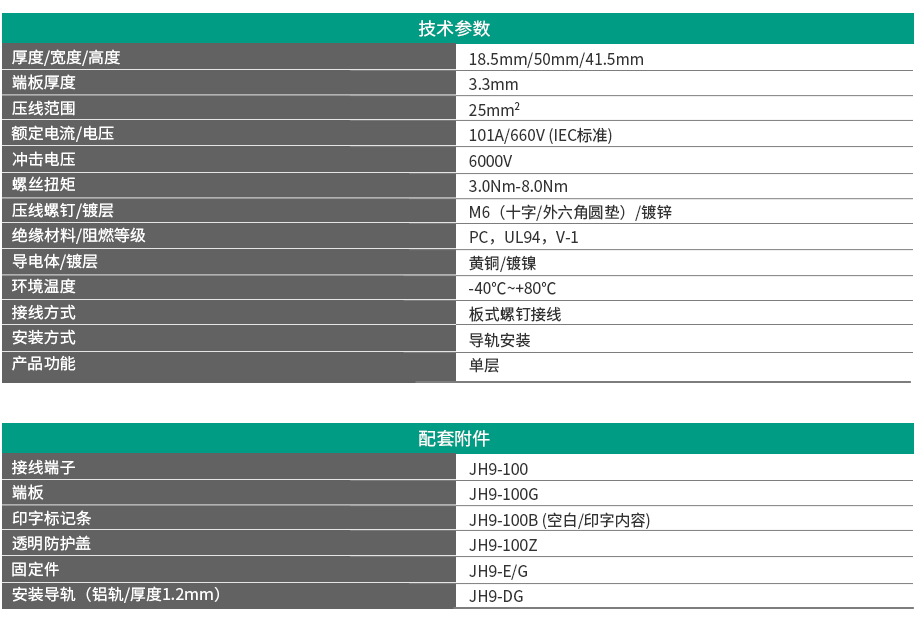

产品规格参数
basic parameters
条装服务
Strip service
如：
10位JH9-100条装型号：JH9-10005
=接线端子10位×厚度+2个×隔板厚度+2个×固定件厚度
=10×18.5mm+2个×3.3mm+2个×11mm=213.6mm即220mm

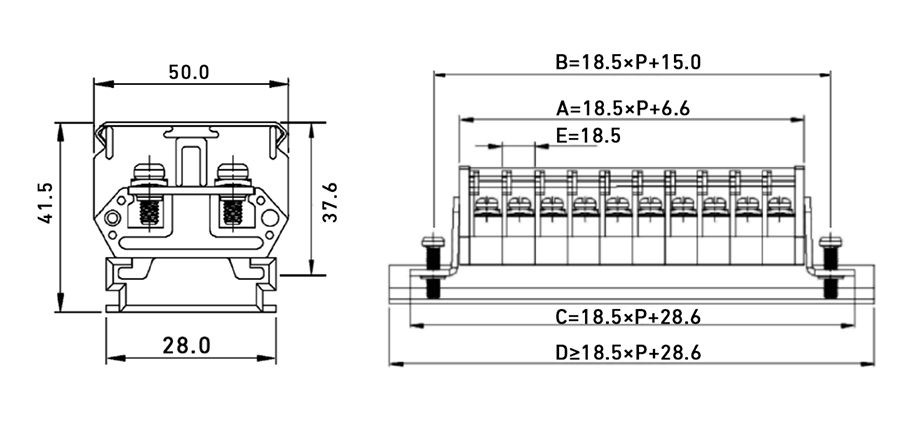

A=端子总长度=18.5×P+6.6
B=导轨安装孔中心距离=18.5×P+15.0
C=最小导轨长度=18.5×P+28.6
D=导轨总长度=（≥18.5×P+28.6）
E=端子厚度=18.5
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
