适用系统：

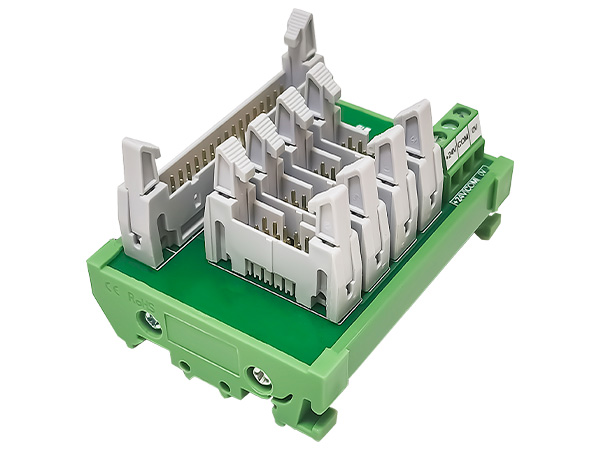

KEYENCE系列PLCModule KV-C32XAC.KV-C64XAC、KV-C32TAC、KV-C64TAC。
特性
① 本转换板对应KEYENCE的KV-C32XA/C;kV-C64XAC;kV-C32TAC; KV-C64TA/C的扩展IO模块连接使用;
② 将32位模块转换为4组8位单元,对应4组10P连接器，全连接器插头实现了整体配线;
③ 配合本公司T系列其他产品,完全实现高效率省配线的连接;
④灵活的运用使配线工作更快捷。
13625289878
产品规格参数
basic parameters
|
输出参数 |
|
|
额定电压 |
24VDC |
|
额定电流 |
1A |
| 适合电线 | 1.5mm²/AWG16 |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
订货信息 |
||
| 产品型号 | 尺寸 |
标准包装 |
| S061 |
75X57X47mm
|
1 |

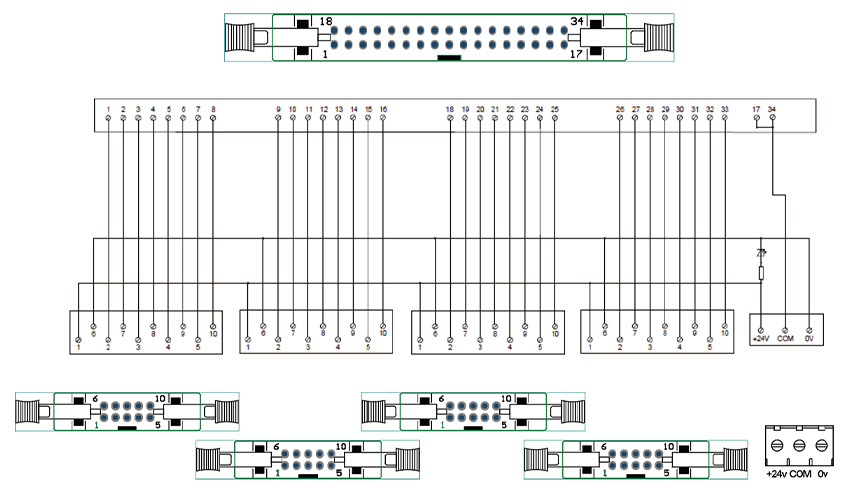

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
