产品规格参数
basic parameters
|
技术参数 |
|
|
控制器/产品功能 |
通用标准 |
|
额定电压 |
24VDC |
|
额定电流Max(单通道) |
1A |
|
连接类型 控制器侧/使用线径 |
SCSI连接器 |
|
连接类型 现场侧/使用线径 |
螺钉接线端子/24-12AWG/0.5-2.5mm2 |
|
工作温度 |
-20℃~+55℃ |
|
过压等级 |
ll |
|
标准 |
EN50178 |
|
订货信息 |
|||||
|
订货型号 |
描述 |
尺寸（长x宽x高)mm |
圆线电缆订货规格 |
圆线电缆订货规格 |
电缆长度(m) |
|

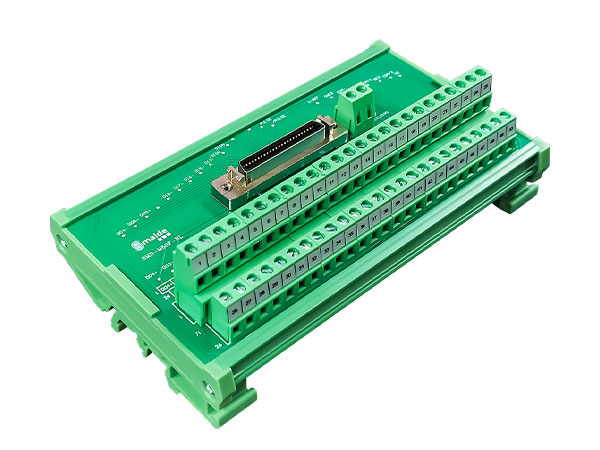

SMD-M50F一NL |
螺钉式连接 |
174×86×52 |
SMD-M50M/M50M-AXXM |
SMD-M50M/E-AXXM |
XX=01M~20M |
接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
