适用系统：

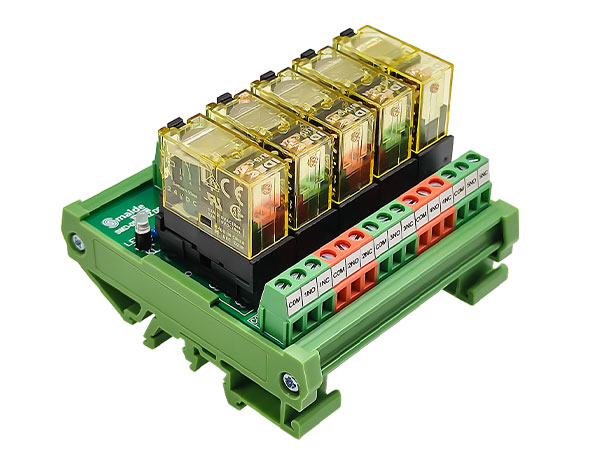

标椎继电器端子板适用于任何型号的系统及PLC
特性
① 1,2,3,4,5,6,8,10,12,16通道继电器隔离1CO输出
② 支持TS35导轨安装
③ 非常紧凑
④ PNP/NPN通用
13625289878
产品规格参数
basic parameters
|
输出参数 |
|
|
逻辑侧工作电压 |
220VAC |
|
逻辑侧工作电流 |
1A |
|
逻辑侧供电指示 |
3mm绿色LED |
|
逻辑侧接线 |
PCB弹片端子/PCB螺钉端子 |
|
现场侧电压 |
24V~230V |
|
现场侧电流(Max) |
12A |
|
现场侧接线 |
PCB弹片端子/PCB螺钉端子 |
|
功耗 |
12W |
|
逻辑侧与现场侧隔离电压 |
2KV eff |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
继电器参数 |
||
|
输入 |
额定电压 |
220VAC |
|
动作/释放电压 |
172.5/34.5V |
|
|
功率 |
0.75VA |
|
|
额定线圈电流 |
3.2mA |
|
|
线圈电阻 |
32500Ω±15% |
|
|
输出 |
最大切换电压 |
250VAC |
|
持续电流 |
12A |
|
|
触点材料 |
AgNi 90/10 |
|
|
机械寿命（动作次数) |
|
|
|
相应时间/释放时间 |
7ms/3ms |
|
|
订货信息 |
||
|
订货型号 |
尺寸 |
标准包装 |
|
SMD-01DO 1CO DRY SC AC220V |
17X86X62mm |
1 |
|
SMD-02DO 1CO DRY SC AC220V |
37X86X62mm |
1 |
|
SMD-03DO 1CO DRY SC AC220V |
52X86X62rnm |
1 |
|
SMD-04DO 1CO DRY SC AC220V |
67X86X62mm |
1 |
|
SMD-05DO 1CO DRY SC AC220V |
81X86X62mm |
1 |
|
SMD-06DO 1CO DRY SC AC220V |
97X86X62mm |
1 |
|
SMD-08DO 1CO DRY SC AC220V |
127X86X62mm |
1 |
|
SMD-10DO 1CO DRY SC AC220V |
157X86X62mm |
1 |
|
SMD-12DO 1CO DRY SC AC220V |
187X86X62mm |
1 |
|
SMD-16DO 1CO DRY SC AC220V |
247X86X62mm |
1 |
接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
