SMD-05DO 1CO DRY SC DC24V(通用型继电器模组)

适用系统:

标椎继电器端子板适用于任何型号的系统及PLC

特性

① 1,2,3,4,5,6,8,10,12,16通道继电器隔离1CO输出

② 支持TS35导轨安装

③ 非常紧凑

④ PNP/NPN通用

全国热线

13625289878

产品规格参数

basic parameters


输出参数
逻辑侧工作电压
220VAC
逻辑侧工作电流
1A
逻辑侧供电指示
3mm绿色LED
逻辑侧接线
PCB弹片端子/PCB螺钉端子
现场侧电压
24V~230V
现场侧电流(Max)
12A
现场侧接线
PCB弹片端子/PCB螺钉端子
功耗
8W
逻辑侧与现场侧隔离电压
2KV eff
工作温度
-20℃~+55℃
储存温度
-40℃~+70℃

继电器参数
输入
额定电压
24VDC
动作/释放电压
16.8/2.4V
功率
500mW
额定线圈电流
16.7mA
线圈电阻
1440Ω±10%
输出
最大切换电压
250VAC
持续电流
12A
触点材料
AgNi 90/10
机械寿命(动作次数)
  1. AC线圈10x10^6/DC线圈30x10^6
相应时间/释放时间
7ms/3ms
订货信息
订货型号
尺寸
标准包装
SMD-01DO 1CO DRY SC DC24V
17X86X62mm
1
SMD-02DO 1CO DRY SC DC24V
37X86X62mm
1
SMD-03DO 1CO DRY SC DC24V
52X86X62rnm
1
SMD-04DO 1CO DRY SC DC24V
67X86X62mm
1
SMD-05DO 1CO DRY SC DC24V
81X86X62mm
1
SMD-06DO 1CO DRY SC DC24V
97X86X62mm
1
SMD-08DO 1CO DRY SC DC24V
127X86X62mm
1
SMD-10DO 1CO DRY SC DC24V
157X86X62mm
1
SMD-12DO 1CO DRY SC DC24V
187X86X62mm
1
SMD-16DO 1CO DRY SC DC24V
247X86X62mm
1

接线示意图

wiring diagram

继电器模组接线图

热门产品 / Hot product
4路继电器模组 SMD-R04-PA

特性

① NPN、PNP可选(下订单是需要注明P型还是N型)② 非常紧凑设计 ③ 固定外壳设计

④ 栅栏式端子输出 ⑤4路继电器模组,体积减小到最小⑥ 采用LED动作显示,各输入输出端状态 一目了然

⑦ PCB和零部件不外露,防止触点和错误动作

⑧ 阻燃材料,操作和维修方便,可快速安装于DIN导轨

4路继电器模组 SMD-R04-PA

20位直通型  SMD-JF20

特性

① 本产品为20P牛头套连接器对应20P端子—对应连接② 非常紧凑设计

③ 固定外壳设计

④ 栅栏式端子输出

20位直通型 SMD-JF20

40位直通型  SMD-JF40

特性

① 本产品为40P牛角头连接器,对应40P端子—对应连接 ② 非常紧凑设计

③ 固定外壳设计

④ 栅栏式端子输出

40位直通型 SMD-JF40

光电耦合器端子 交流输出AC100mA

特性

① 输入电压范围:5V~220VDC,24V~220VAC

② 支持TS35导轨安装

③ 负载电压:24~230VAC,持续电流100mA

④ 端子式6.2MM厚

光电耦合器端子 交流输出AC100mA

光电耦合器端子 直流输出DC 0.5A

特性

① 8通道继电器隔离输入

② 支持TS35导轨安装

③ 负载电压:5~48VDC/0.5A

④ 端子式6.2MM厚

光电耦合器端子 直流输出DC 0.5A

8通道继电器隔离输入SMD-8DI-R-SP
特性

① 8通道继电器隔离输入

② 支持TS35导轨安装

③ 干湿节点选择跳线

④ PNP/NPN通用

⑤ 支持DIN接口线和PCB端子直接接线

8通道继电器隔离输入SMD-8DI-R-SP

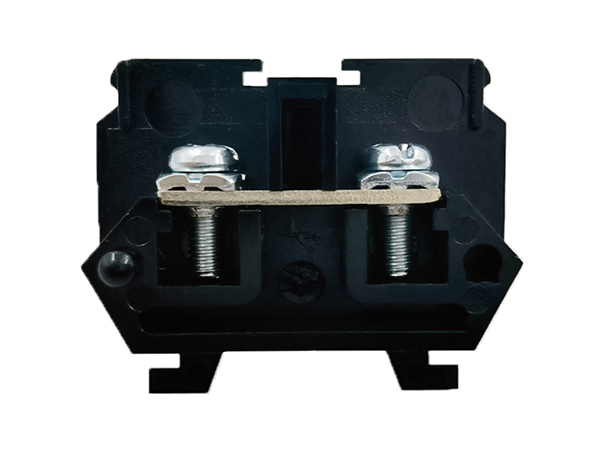

世麦德 接线端子  JH9-15
