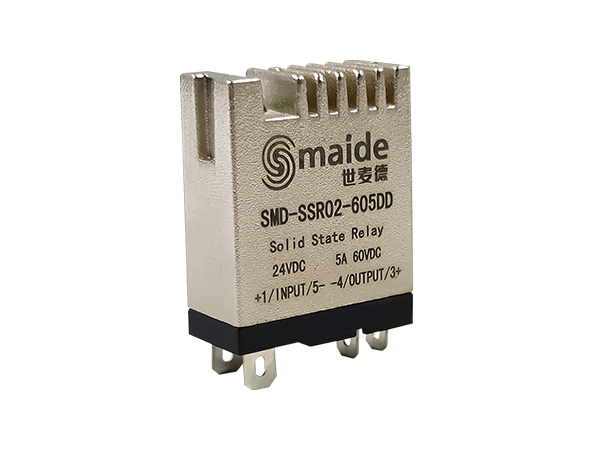

产品规格参数
basic parameters
技术参数 |
|
|
控制电压范围 |
4～32VDC(5V, 12V,24V均可) |
|
最小导通电压 |
4 V(DC) |
|
最小关断电压 |
2 V(DC) |
|
最大控制电流 |
35mA |
|
负载电压范围 |
5-60 V(DC) |
|
最大瞬态电压 |
60 V(DC) |
|
负载电流范围 |
5A |
|
最大导通时间 |
1.5ms |
|
最大关断时间 |
1.5ms |
|
LED指示灯 |
输入端有信号时LED灯亮 |
|
TVS管 |
内置TVS管 |
|
最大浪涌电流(@10ms) |
15A |
|
断开状态时最大漏电流 |
1mA |
|
(在额定电压下) |
1mA |
|
最大导通电阻 |
16mΩ(@TA=25°C) |
|
介质耐压 |
≥1500VAC |
|
工作温度范围 |
-30℃～+80℃ |
订货信息 |
||
|
描述 |
尺寸 |
标准包装 |
|
SMD-01DO-1NO-605DD |
17X86X62mm |
1 |
|
SMD-02DO-1NO-605DD |
37X86X62mm |
1 |
|
SMD-03DO-1NO-605DD |
52X86X62mm |
1 |
|
SMD-04DO-1NO-605DD |
67X86X62mm |
1 |
|
SMD-05DO-1NO-605DD |
81X86X62mm |
1 |
|
SMD-06DO-1NO-605DD |
97X86X62mm |
1 |
|
SMD-08DO-1NO-605DD |
127X86X62mm |
1 |
|
SMD-10DO-1NO-605DD |
157X86X62mm |
1 |
|
SMD-12DO-1NO-605DD |
187X86X62mm |
1 |
|
SMD-16DO-1NO-605DD |
247X86X62mm |
1 |
接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
