适用PLC

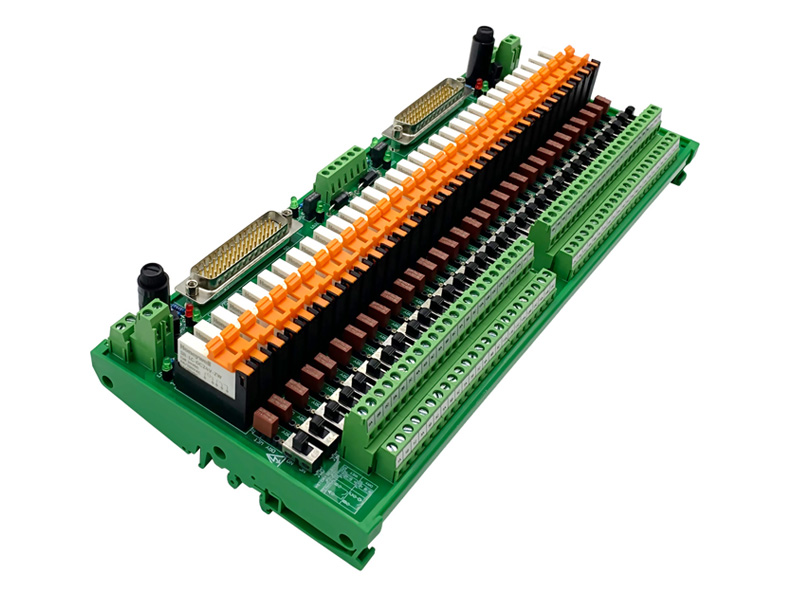

数字量继电器输出端子板适用于西门子6E67650-8EK80-0AA0隔离输出。
特性
① 32通道继电器隔离输出 ② 支持TS35导轨安装 ③ 支持冗余电源输入
④ 干湿节点选择跳线 ⑤ 支持冗余模式输出 ⑥ 超薄继电器，尺寸紧凑
13625289878
产品规格参数
BASIC PARAMETERS
|
技术参数 |
|
|
逻辑侧工作电压 |
24VDC |
|
逻辑侧工作电流 |
1A |
|
逻辑侧供电指示 |
3mm绿色LED |
|
逻辑侧接线 |
D-SUB连接 |
|
现场侧电压 |
24V~230V |
|
现场侧电流(Max) |
10A |
|
现场侧接线 |
PCB端子接线 |
|
现场侧每通道最大承载电流 |
3.15A |
|
功耗 |
5W |
|
逻辑侧与现场侧隔离电压 |
2KV eff |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
继电器参数 |
||
|
输入 |
额定电压 |
24VDC |
|
动作/释放电压 |
16.8/1.2V |
|
|
功率 |
170mW |
|
|
额定线圈电流 |
7mA |
|
|
线圈电阻 |
3388Ω±10% |
|
|
输出 |
最大切换电压 |
250VAC |
|
持续电流 |
6A |
|
|
触点材料 |
AgNi 90/10 |
|
|
机械寿命(动作次数) |
AC线圈10x10^6/DC线圈30x10^6 |
|
|
相应时间/释放时间 |
8ms/4ms |
|
| 订货信息 | ||
| 订货型号 | 尺寸 | 标准包装 |
|
SMD-32DO-R-S-Red |
299X125X78mm |
1 |
|
1A快断微型方形保险丝 |
|
|
|
3.15A慢断微型方形保险丝 |
|
|
|
10A慢断玻璃管保险丝 |
|
|
接线示意图
WIRING DIAGRAM
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
