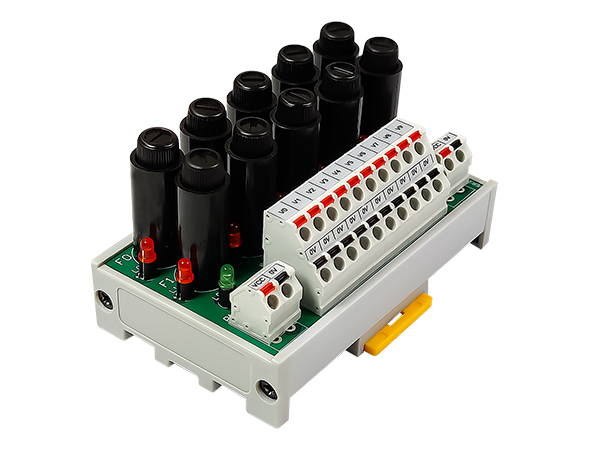

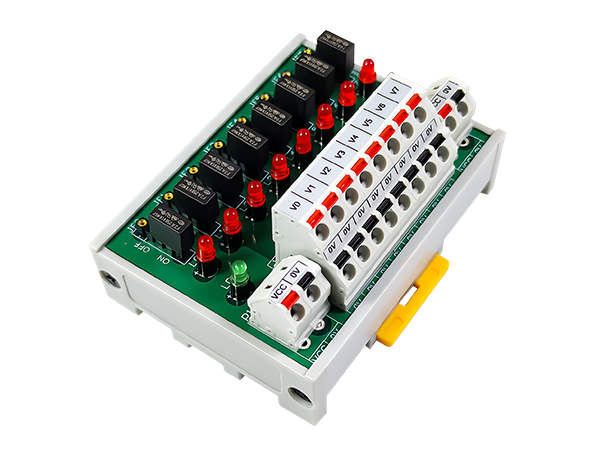

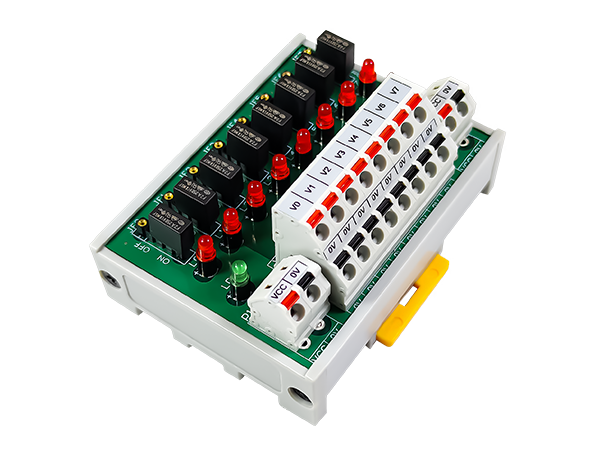

特性
① 电源分配一进八出
② 每路带保险丝
③ 每路带有LED电源显示，正常工作不亮灯，保险丝烧断亮红灯
④ 采用红黑端子，区别正负极电源
13625289878
SMD-8PD-TT
SMD-10PD-TT
产品规格参数
BASIC PARAMETERS
| 技术参数 |
|
| 额定电压 |
16V-33V |
|
进线额定总电流 |
17.5A |
| 每路输出电流 | <10A |
| 工作温度 |
-20℃~+55℃ |
| 储存温度 |
-40℃~+70℃ |
| 订货信息 |
||
| 订货型号 |
尺寸（长X宽X高） |
标准包装 |
| SMD-8PD-TT |
74X58X40mm |
1 |
|
SMD-10PD-TT |
89X58X40mm | 1 |
接线示意图
WIRING DIAGRAM
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
